Verzie Nextion Enhanced sú výkonnejšie ako štandardné. V porovnaní so základnými displejmi Nextion výrobca pridal vylepšené niektoré nové funkcie, ako napríklad: podpora zabudovaného RTC, podpora ukladania dát do Flash, podpora GPIO, väčšia kapacita flash a väčšie hodiny procesora. Vylepšená séria Nextion má 7 veľkostí od všeobecných 2,4 '' do 7,0 ''.

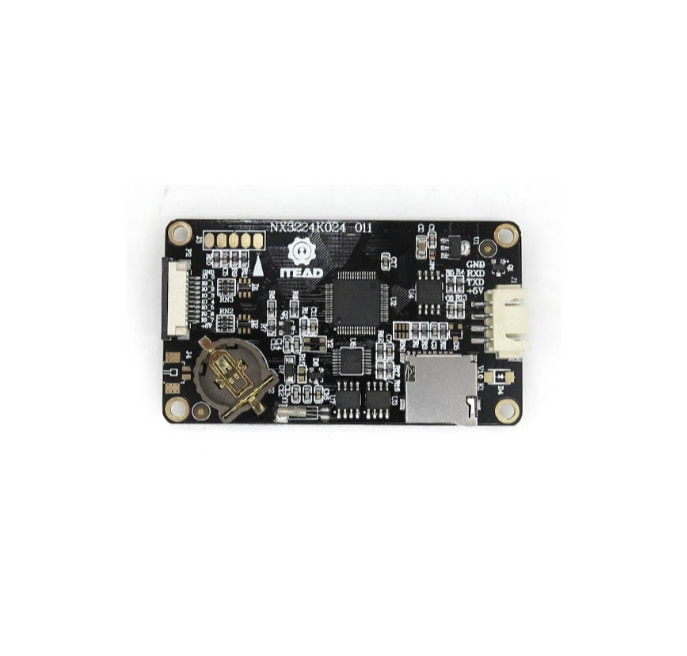

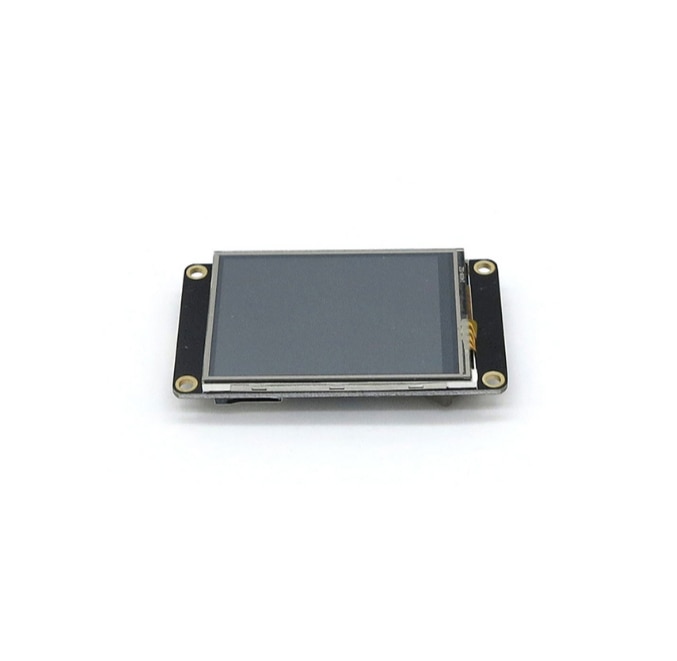

Nextion Enhanced NX3224K024 je výkonný 2,4 '' HMI TFT displej s 16 MB úložného priestoru pre dáta Flash, 1024 bajtov EEPROM, väčšou RAM 3 584 bajtov. Vďaka podpore GPIO môžu zákazníci teraz používať Nextion na ovládanie externých zariadení.

Nextion je riešenie Seamless Human Machine Interface (HMI), ktoré poskytuje kontrolné a vizualizačné rozhranie medzi človekom a procesom, strojom, aplikáciou alebo zariadením. Nevyžaduje sa hlavne v oblasti internetu vecí (IoT) alebo v oblasti spotrebnej elektroniky. Je to najlepšie riešenie ako nahradiť tradičnú LCD a LED žiarovku Nixie.

Nextion obsahuje hardvérovú časť (rad TFT dosiek) a softvérovú časť (editor Nextion). Doska Nextion TFT používa na komunikáciu iba jeden sériový port. Umožňuje používateľom vyhnúť sa problémom s kabelážou. Editor Nextion obsahuje komponenty, ako sú tlačidlá, text, ukazovateľ priebehu, posúvač, prístrojová doska atď., Ktoré obohacujú dizajn rozhrania. Funkcia drag-and-drop zaručuje, že používatelia trávia menej času programovaním, čo zníži 99% vývojových pracovných záťaží. S pomocou editora WYSIWYG je návrh grafického používateľského rozhrania hračkou. Je ľahké prispôsobiť HMI rodiny Nextion existujúcim projektom.

Displeje sa pripájajú k zariadeniu pomocou UART.

Vlastnosti

Podporuje zabudované RTC
Podporuje GPIO
Rozhranie karty SD: podpora max. 32G karty Micro TF / SD (formát súboru FAT32)
Flash úložný priestor: 16 MB
EEPROM: 1024 bajtov
RAM: 3 584 bajtov
Vyrovnávacia pamäť inštrukcií: 1024 bajtov
Farba: 65 tis. (65 536) farieb
Rozlíšenie: 320 × 240 pixelov
Nastaviteľný jas: 0 ~ 180 nitov - interval nastavenia je 1%
Špecifikácia

Vizuálna oblasť: 48,96 mm (d) × 36,72 mm (š)
Veľkosť rozloženia: 74,4 (d) × 42,72 (š) × 5,8 (v)
Typ dotyku: Odporový
Podsvietenie: LED
Životnosť podsvietenia (priemer):> 30 000 hodín
Čistá hmotnosť: 25,8 g
Odporúčané napájanie: 5V 500mA DC
Certifikáty: CE / EMC, RoHS (certifikáty)

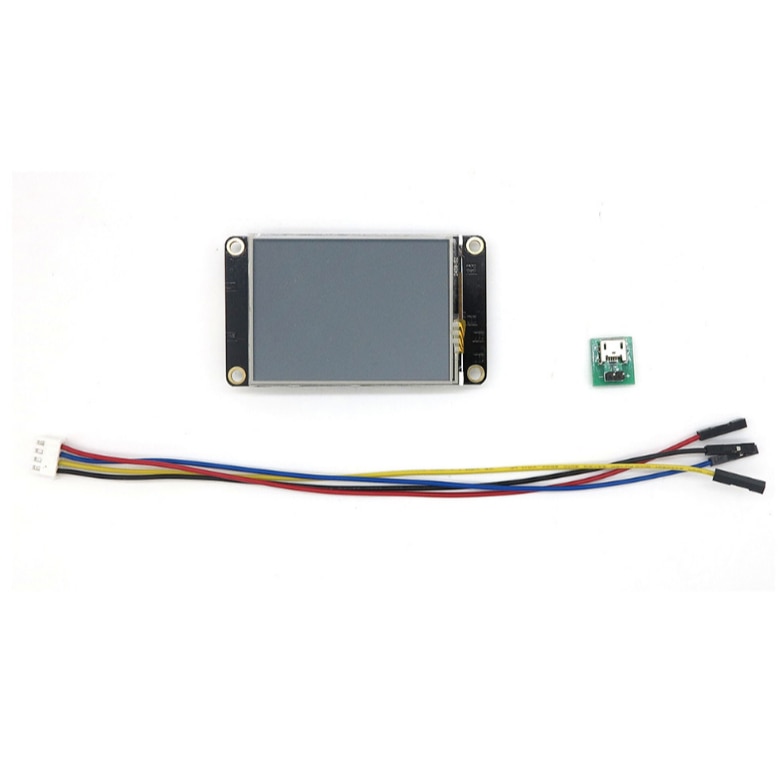

Balenie obsahuje

Vylepšený HMI displej 1 × 2,4 "Nextion
1 × testovacia doska napájacieho zdroja
1 × 4-pin konektor
