popis

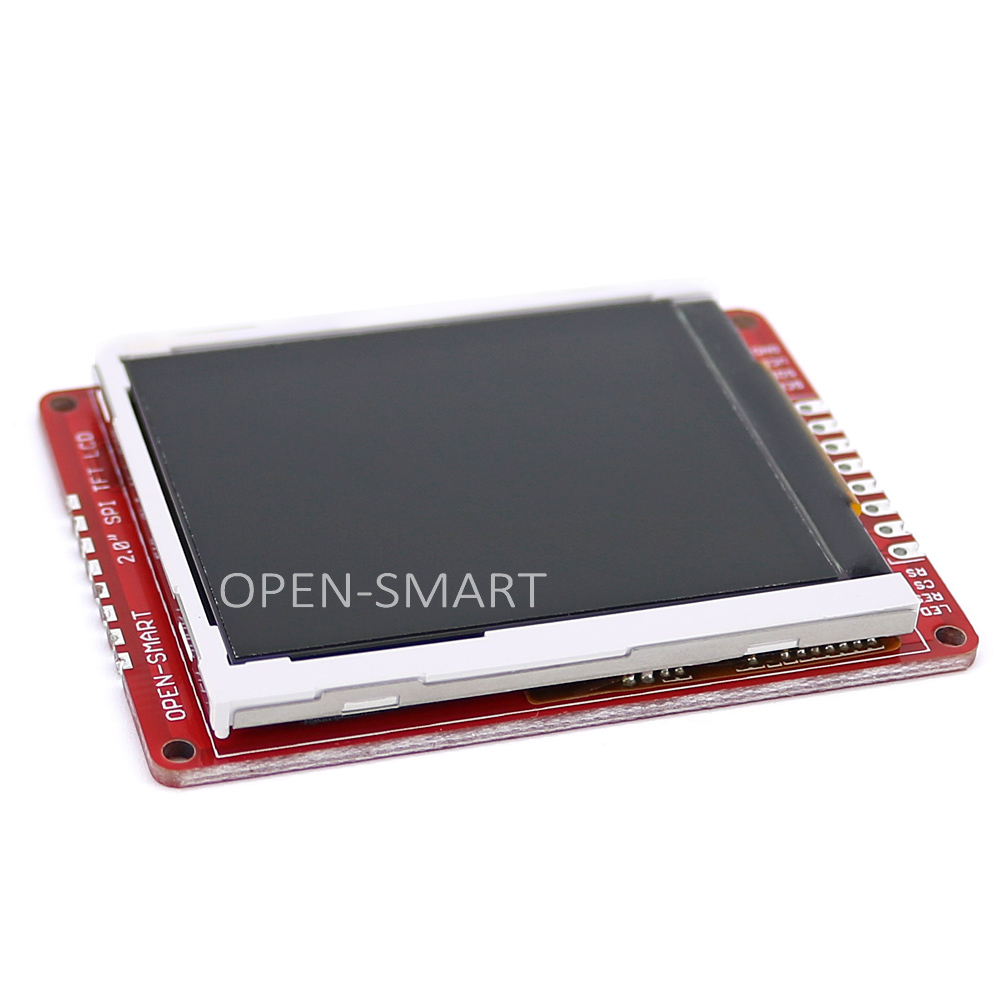

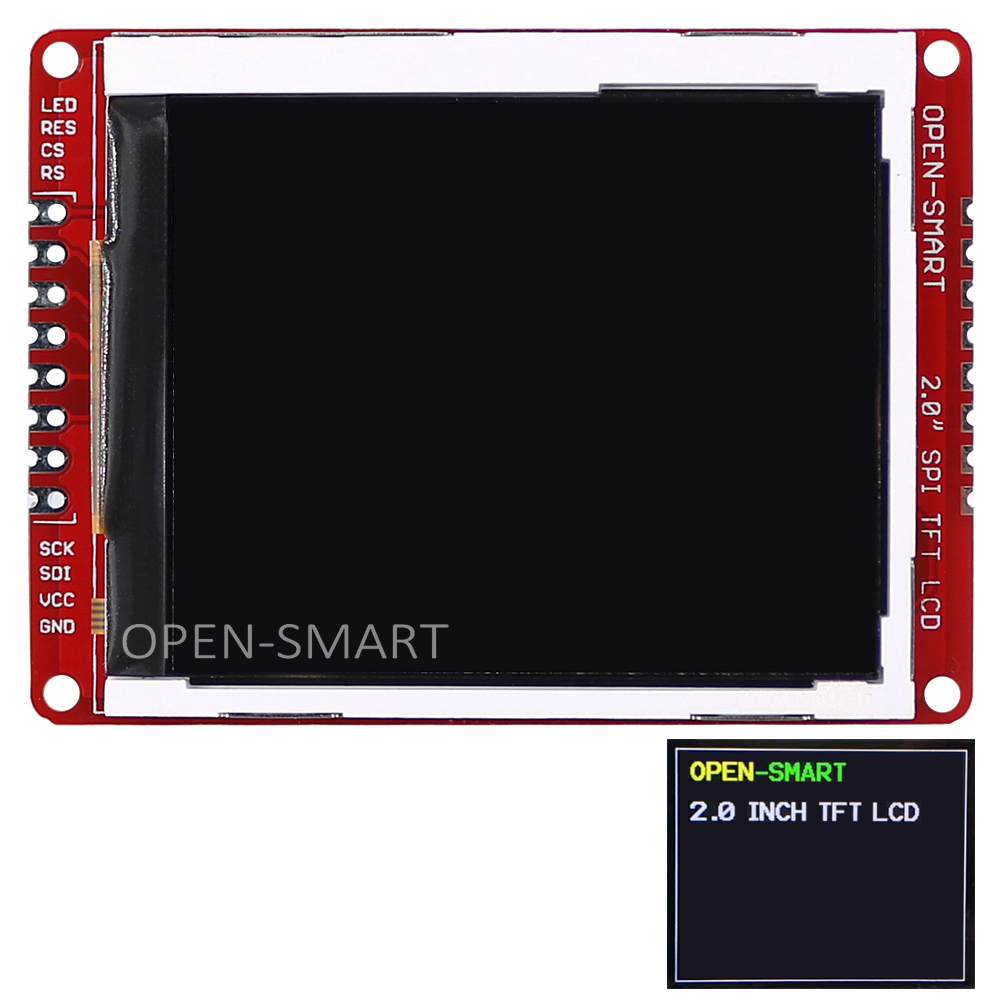

Jedná sa o 2,0 palcovú TFT LCD rozširujúcu dosku so sériovým rozhraním SPI. Tento displej má zabudovaný radič s vyrovnávacou pamäťou RAM, takže mikrokontrolér takmer nevykonáva žiadnu prácu. Vedie z kolíkov TFT a rozstup kolíkov je 2,54 mm, takže sekundárny vývoj je menej zložitý.
Vedie z kolíkov PAD, aby ste ich mohli spájať pomocou hlavičiek kolíkov na dosku alebo pomocou dvojitého kábla na pripojenie k doske Arduino.
Vedie tiež kolíky SMD (proces s polovičnými otvormi), takže ich môžete spájkovať na dosku s plošnými spojmi experimentu alebo na vlastnú dosku navrhnutú. To je skvelé na navrhovanie úžasných projektov.
Pomocou modulu RTC môžete navrhnúť svoje hodiny.
S modulom čítačky NFC môžete vytvárať systémy na kontrolu prístupu pomocou fotografií.
- Môže ho použiť priamo na zobrazenie znakov, grafiky a obrázkov vo formáte BMP.
- Kompatibilita: Pretože logická úroveň je kompatibilná s 3,3 V a 5 V, je kompatibilná s doskou Arduino (Arduino UNO R3 / Arduino Nano / Arduino Mega2560 / Arduino Leonardo) alebo iným MCU 3,3 V.
- Rozlíšenie: 176 x 220, 16-bitová (262 000) farba
- Veľkosť displeja: 2,0 palca;
- Prevádzkové napätie: 3,3 - 5,5 V;
- Logická úroveň: 5 V alebo 3,3 V;
- Prevádzkový prúd: maximum je 80 mA
- Balík IO Port: K dispozícii sú SMD aj PAD a rozstup kolíkov je 2,54 mm.
- Palubný ovládací obvod podsvietenia, takže môžete použiť PWM na ovládanie jasu LCD.
- Skvelé pre domácich majstrov
