A. Funkcia
1. funkcia merania elektrických parametrov (napätie, prúd, činný výkon).
2. Funkcia vypnutia tlačidla napájania.
3. Funkcia ukladania údajov po vypnutí (kumulatívne vypnutie pred uložením).
4. Funkcia displeja PC PC (napätie, prúd, činný výkon displeja).
5. Funkcia sériovej komunikácie (prichádza so sériovým rozhraním TTL, prostredníctvom rôznych terminálov komunikuje s doskou adaptéra, číta a nastavuje parametre).
B. predný displej a kláves

jedna. UI
Okno displeja PC zložené zo štyroch, používané na zobrazenie parametrov napätia, prúdu, výkonu, výkonu, ako je znázornené na obr.

dva. Formát zobrazenia
1. Výkon: merací rozsah 0 ~ 22kW
0 ~ 10 kW v zobrazovacom formáte 0,000 až 9,999;
Do 10 - 22 kW formátu zobrazenia 10,00 - 22,00.

2. Výkon: merací rozsah 0 ~ 9999 kWh
0 ~ 10 kWh v zobrazovacom formáte 0,000 až 9,999;
10 ~ 100 kWh v zobrazovacom formáte 10,00 až 99,99;
100 ~ 1 000 kWh v zobrazovacom formáte od 100,0 do 999,9;
1 000 - 9999 kWh a viac ako formát displeja od 1 000 do 9999.

3. Napätie: testovací rozsah 80 ~ 260VAC
Formát displeja 110,0 ~ 220,0.

4. Prúd: merací rozsah 0 ~ 100A
Formát zobrazenia 00,00 až 99,99.

tri. gombík
Zabudované tlačidlo na paneli, ktoré slúži na objasnenie funkcie elektriny, ako je znázornené na obrázku 2.
Metóda vymazania elektriny: Stlačte tlačidlo ZERO päť sekúnd, potom tlačidlo uvoľnite! Opätovným stlačením vymažete kľúč, údaje sa vymažú a výstupný poplatok sa vymaže, zatiaľ sa vymaže.

C. Sériová komunikácia
Modul je vybavený sériovým komunikačným rozhraním TTL cez sériový port, ktorý je možné čítať a nastavovať príslušné parametre; ale ak chcete, aby zariadenie s USB alebo RS232 (napr. počítače) komunikovalo, musíte byť vybavené inou hardvérovou doskou adaptéra TTL (USB komunikačné potreby s doskou adaptéra TTL na USB; komunikačné potreby RS232 s adaptérom TTL na RS232) doska), doska adaptéra špecifických detailov pripojenia je uvedená na obr.

D. Opis oznámení
1. Pripojte hardvér podľa schémy zapojenia.
2. Pripojte linku po správnom prvom výbere komunikačného portu v softvérovom module PC, ktorý podporuje komunikačný port COM2 \ COM3 \ COM4, ??pomocou Správcu zariadení zobrazíte, ak nie viac ako niekoľko portov, musíte port zmeniť.


E. Úvahy
1. Tento modul je vhodný na použitie v interiéri, nie vo vonkajšom prostredí.
2. použité zaťaženie by nemalo prekročiť menovitý výkon.
3. Zapojenie nemôže byť zlé.


F. Špecifikácie
1. Pracovné napätie: 80 ~ 260VAC
2. Testovacie napätie: 80 ~ 260VAC
2. Menovitý výkon: 100A / 22000 W
3. Pracovná frekvencia: 45 - 65 Hz
4. Presnosť merania: 1.0

obsah balenia

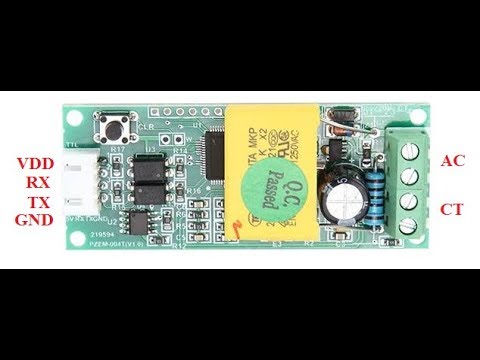

1ks PEACEFAIR AC 100A Merač elektrického výkonu, monitorovací a komunikačný modul, výkon, ampérmeter energie
1ks prístrojový transformátor (CT cievka) (Farba CT je náhodná.)
Doska na komunikáciu 1ks USB (voliteľné)

Opatrenia
1. Tento modul je vhodný pre vnútorné použitie, nepoužívajte ho prosím vonku.
2. Použité zaťaženie by nemalo prekročiť menovitý výkon.
3. Objednávka zapojenia nemôže byť zlá.
4. Nemôže sa použiť pre menič.
Poznámka:
1) Uistite sa, že používate terminálový program, ktorý podporuje HEX. Odporúčame RealTerm, v záložke [DISPLAY] zvoľte HEX [Space]
2) Údaje, ktoré sa majú odoslať, MUSIA byť v hexadecimálnom formáte a nie v reťazci
napríklad na čítanie odoslania napätia pre RealTerm na záložke [Send]:
0xB0 0xC0 0xA8 0x01 0x01 0x00 0x1A
a kliknite na [Odoslať čísla]
