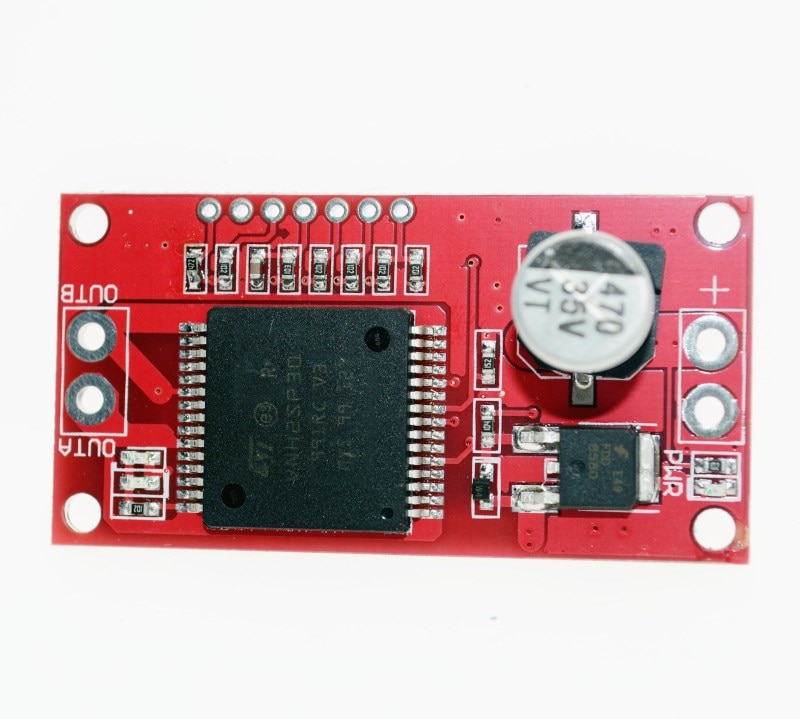

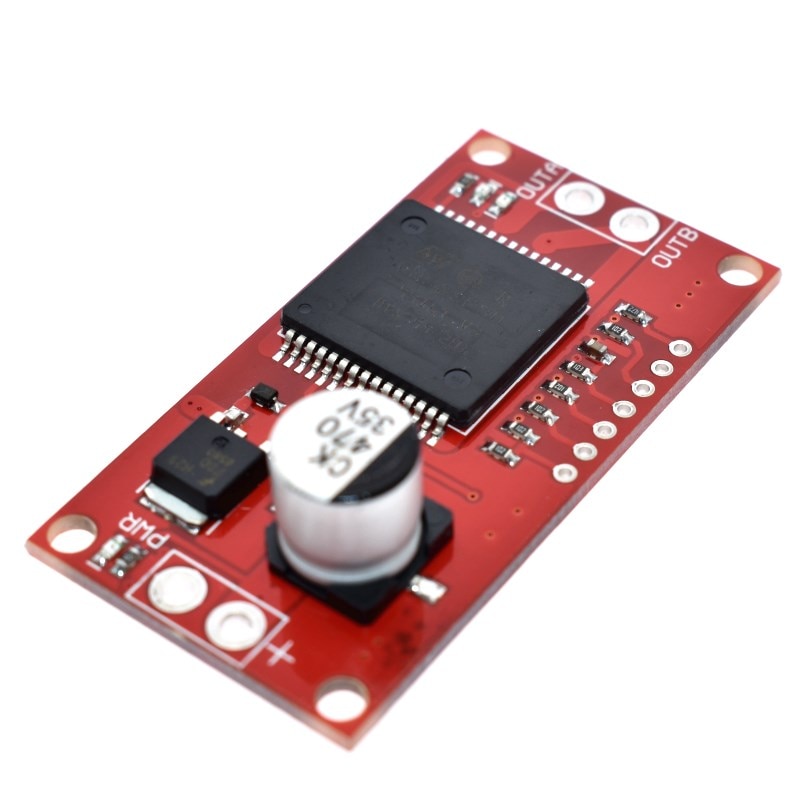

Toto je v podstate vylepšená verzia krytu motora vodiča Ardumoto. Za tento štít monštier sme vymenili mostík L298 H za dvojicu plných mostíkov VNH2SP30. Posilnili sme tiež podporné obvody, takže táto doska je schopná riadiť pár vysokonapäťových motorov! Výstup VIN a motor sú rozmiestnené pre naše skrutkové svorky 5 mm (nie sú súčasťou dodávky), čo uľahčuje pripojenie väčších vodičov.

Poznámka: Pri použití tejto dosky v extrémne náročných aplikáciách môže byť potrebné zlepšiť tepelný výkon pomocou chladiča alebo ventilátora a spájkovať vodiče priamo na dosku namiesto použitia skrutkového terminálu (okrem nespočetných ďalších komplikácií). prítomné vo vysokoprúdovom systéme) Keď sa však doska používa pri prúdoch do 6A, čipy sa sotva výrazne zahrejú.

Voltage max: 16V
Maximum current rating: 30 A
Practical Continuous Current: 14 A
Current sensing available to analog pin
MOSFET on-resistance: 19 mΩ (per leg)
Maximum PWM frequency: 20 kHz
Thermal Shutdown
Undervoltage and Overvoltage shutdown

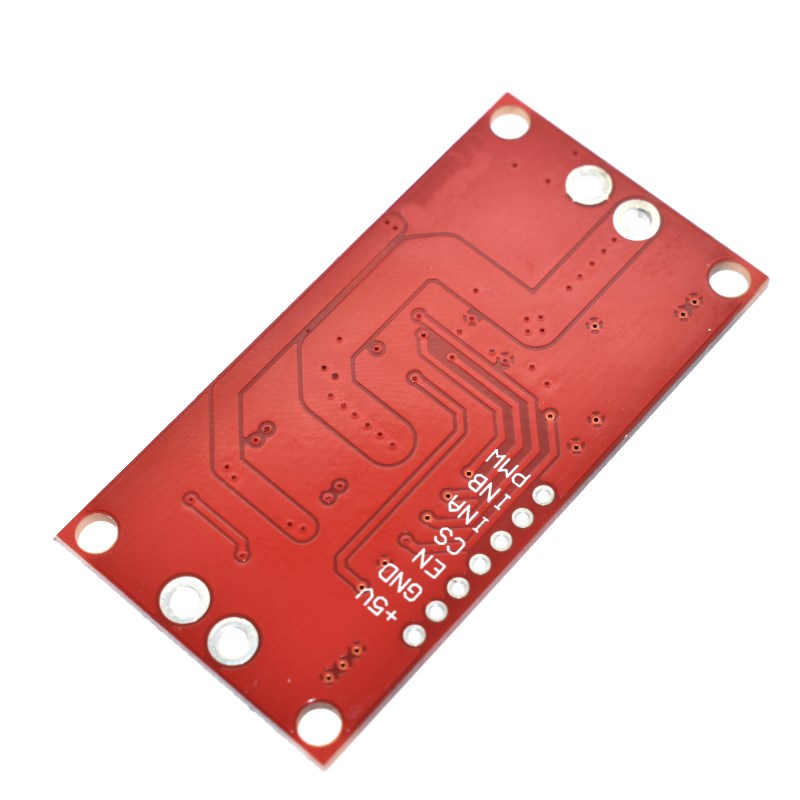

PWM, speed control interface INB: the logical B interface INA: the reverse logic A interface CS: limited current resistance (already linked) EN: to make the energy end, A and B make the energy ends together GND: common ground 5V: external 5V, directly using the EN end
