Popis:

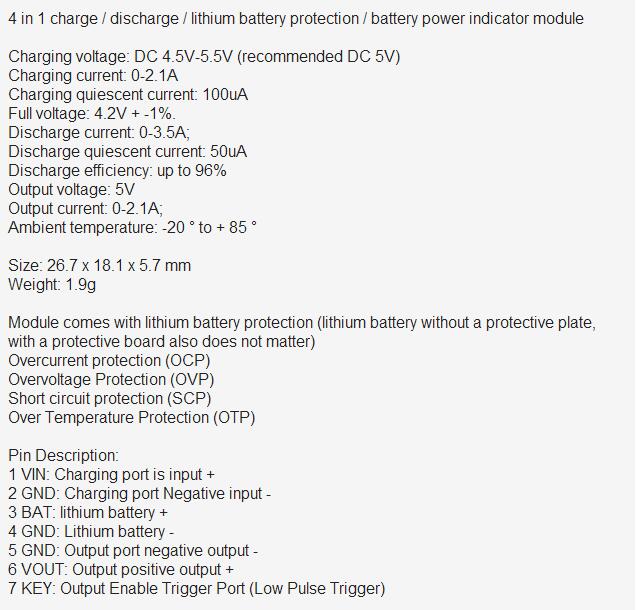

Moduly 4/1 na nabíjanie / vybíjanie (zosilnenie) / ochrana batérie / indikátory stavu batérie

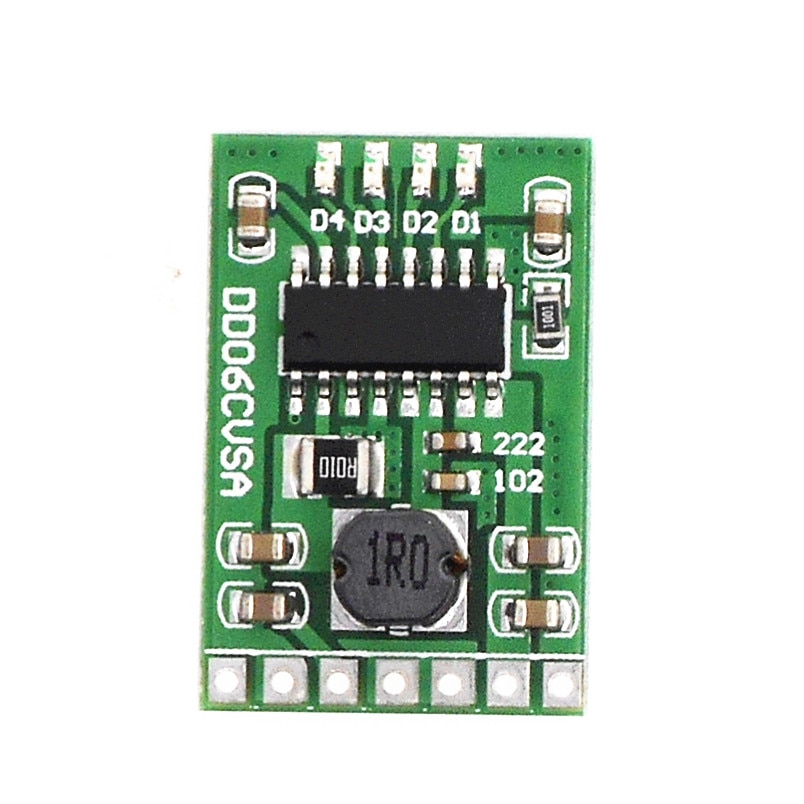

DD06CVSA je multifunkčný modul pre mobilné napájanie 3,7 V / 4,2 V, funkcia 3 v 1: nabíjanie, vybíjanie a ochrana batérie.
Je veľmi vhodný pre domácich majstrov.

Nabíjacie napätie: 4,5 V - 5,2 V (Ak je napájanie 5,2 V - 5,5 V, prosím, paralelné diódy (napr. SS34 SMB))
Nabíjací prúd: 0-2,2 A
Nabíjací kľudový prúd: 100uA
Plné nabíjacie napätie: 4,2 V + -1%.
Vybíjací prúd: 0 - 3,4 A;
Výbojový kľudový prúd: 50uA
Účinnosť konverzie pri vybití: maximálne 96%
Výstupné napätie: 5V
Výstupný prúd: 0-2,2A;
Prevádzková teplota okolia: -20 ° až + 85 °

Veľkosť: 26,6 x 18,2 x 5,8 mm
Hmotnosť: 3,1 g

Dodáva sa s ochranou batérie, nepotrebujete ochrannú dosku batérie
(ak je vaša batéria dodávaná s ochrannou doskou, nezáleží na tom)
Nadprúdová ochrana (OCP)
Prepäťová ochrana (OVP)
Ochrana proti skratu (SCP)
Ochrana pred nadmernou teplotou (OTP)

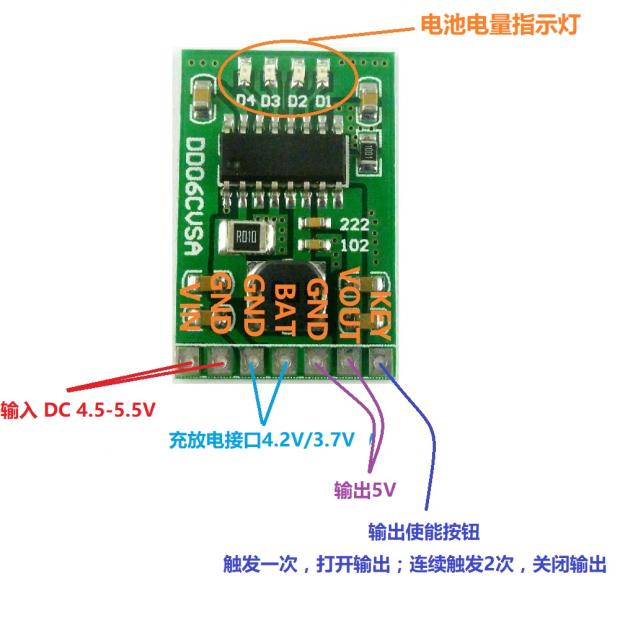

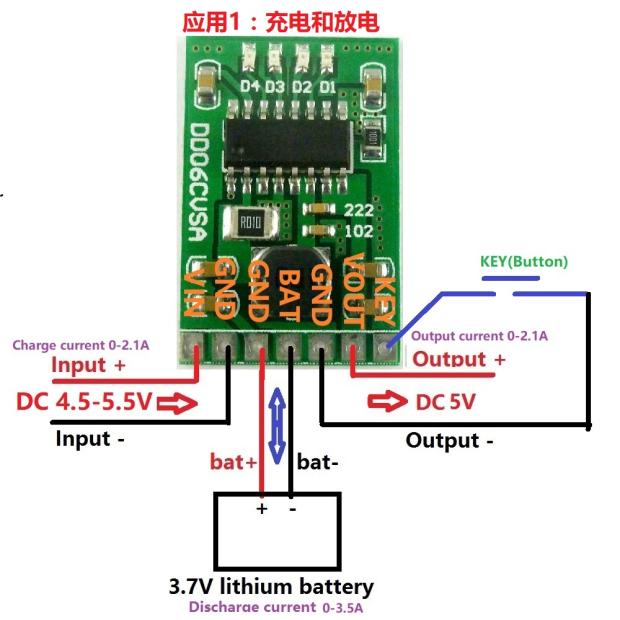

Popis špendlíka:
1 VIN: Nabíjací port +
2 GND: Nabíjací port -
3 BAT: Port pre batériu +
4 GND: Port pre batériu -
5 GND: Výstupný port -
6 VOUT: Výstupný port +
7 KĽÚČ: Port pre aktiváciu výstupu (Low Pulse trigger)

1 V režime vybíjania (v režime nabíjania je funkcia KEY neplatná),
KEY Trigger raz, zapnite výstup; Continuous trigger dvakrát: vypnite výstup.

2 Po prístupe k záťaži sa výstup automaticky zapne.
Ak je však záťaž nižšia ako 50MA, výstup sa po 30 sekundách vypne

3 Počas nabíjania je počas nabíjania povolené


POZNÁMKA:
Ak je výstupný zaťažovací prúd menší ako 50MA, vypnite výstup po 30 sekundách.
Ak je výstupný záťažový prúd väčší ako 50MA, zapnite nepretržitý výstup
Tento modul nie je vhodný na nepretržité napájanie (ups).
