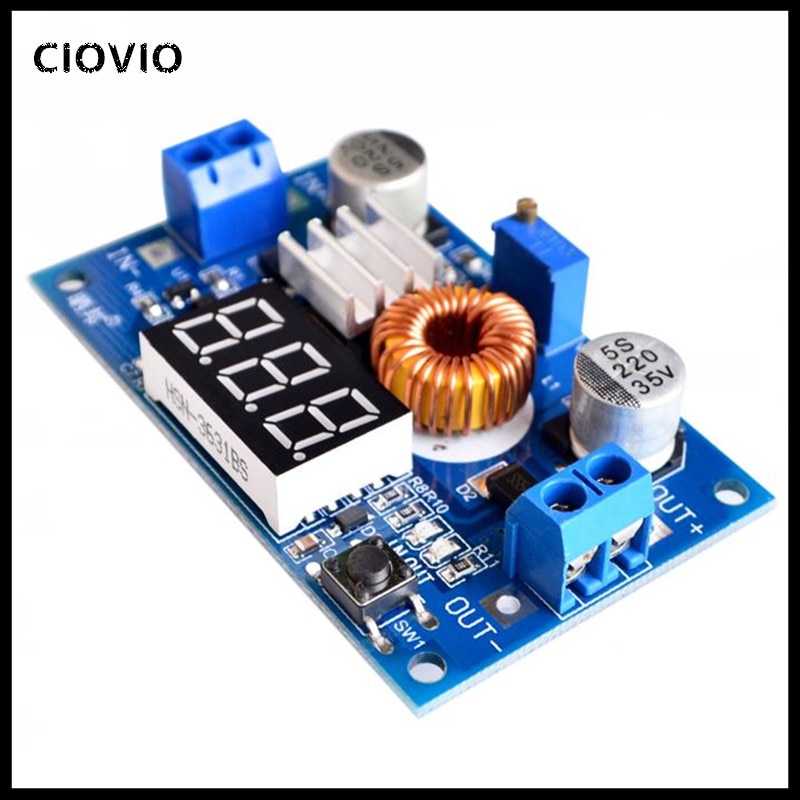

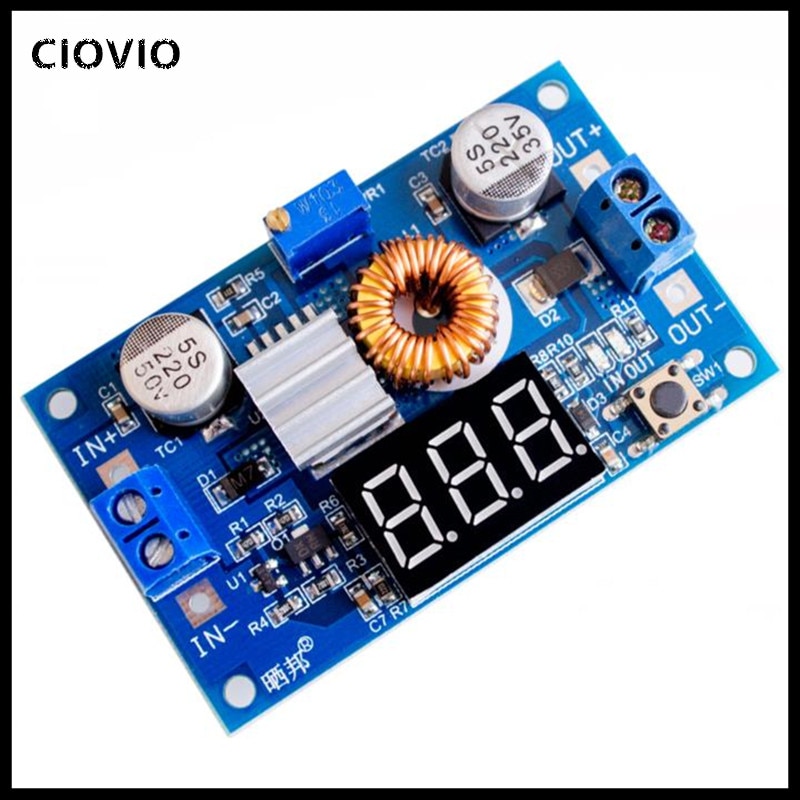

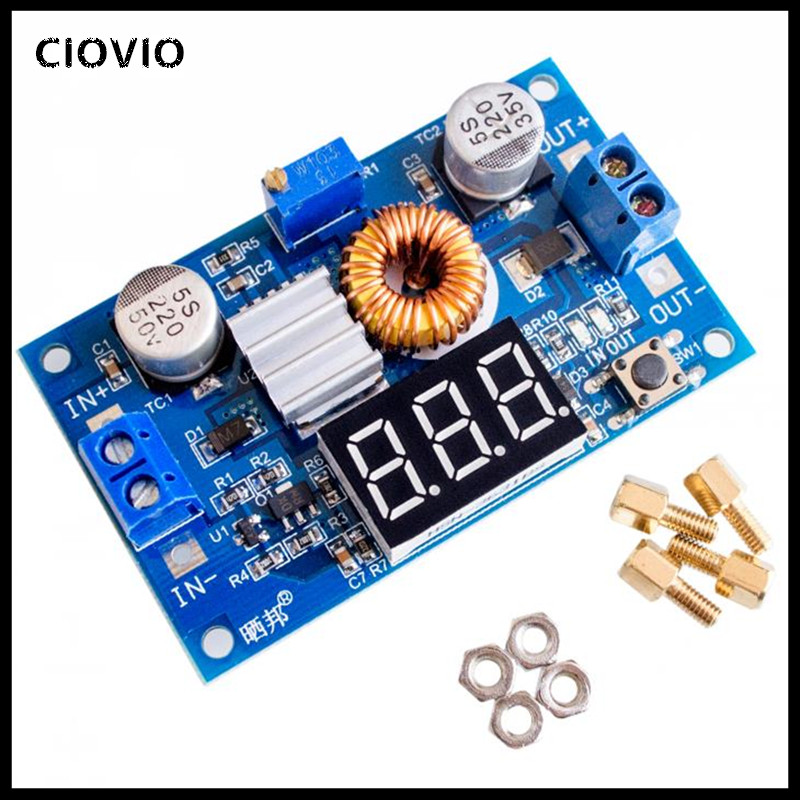

XL4015 75W modul DC-DC 5A Voltage Regulators, nastaviteľný modul buck s displejom voltmetra
Jeden: Popis produktu
Tento produkt je 180 kHz PWM modul s pevnou frekvenciou (krok-dole), DC / DC modul, schopný riadiť záťaž 5A s vysokou účinnosťou, nízkym zvlnením a vynikajúcou reguláciou vedenia a záťaže. Modul s meračom napätia na zobrazenie vstupného napätia a výstupné napätie a napätie môže byť upravené pomocou tlačidla, aby sa zlepšila presnosť voltmetra.
Vlastnosti:
1. LED indikátor napájania.
2. Tlačidlo na prepínanie merania vstupného alebo výstupného napätia a LED indikuje aktuálne meranie vstupného alebo výstupného napätia; Trubicu nixie je možné vypnúť ďalším tlačidlom. Uvedené stavy sa dajú zapamätať, nestratia sa ani po odpojení napájania. (Palubná kontrolka LED „IN“ je zapnutá, hodnota vstupného napätia na nixiovej trubici zobrazuje hodnotu, na výstupnom napätí svieti svetelný displej „OUT“).
3. Špeciálny štart, kalibračná funkcia voltmetra, nikdy nebude existovať voltmetr nepresný!
Kalibračná metóda voltmetra:
(1) Kroky kalibrácie výstupného napätia
Krok 1, nastavte pravé tlačidlo tak, aby sa rozsvietila LED „OUT“, voltmeter ukazoval hodnotu výstupného napätia; Stlačte pravé tlačidlo dlhšie ako 2 sekundy, uvoľnenie, voltmeter a LED „OUT“ blikajú synchronizovane, aby ste vstúpili do režimu kalibrácie výstupného napätia.
Krok 2, stlačte pravé tlačidlo (normálna rýchlosť), hodnota napätia sčíta jednotku; Stlačte ľavé tlačidlo mínus jednotka; Vzhľadom k tomu, že jednotka je menšia ako 0,1 V, zobrazenie minimálneho napätia na 0,1 V, takže musíte neustále stláčať 1-5 krát, aby ste videli zmenu voltmetra 0,1 V, koľkokrát voltmeter zmení 0,1 V stlačením tlačidla, v závislosti od aktuálne napätie displeja, čím vyššie napätie, tým menej stlačení.
Krok 3, stlačte pravé tlačidlo na viac ako 2 sekundy, uvoľnite, aby ste opustili režim kalibrácie výstupného napätia. Všetky parametre nastavené na automatické vypnutie sa uložia.
(2) Kroky kalibrácie vstupného napätia
Krok 1, nastavte pravé tlačidlo tak, aby sa rozsvietila LED dióda „IN“, voltmeter ukazoval hodnotu vstupného napätia; stlačte pravé tlačidlo na dlhšie ako 2 sekundy, uvoľnenie, voltmeter a LED „IN“ blikajú synchronizovane, aby ste vstúpili do režimu kalibrácie vstupného napätia.
Kroky 2 a 3, v súlade s metódou kalibrácie výstupného napätia.
Po druhé: parametre výkonu
1. Rozsah vstupného napätia: 4 ~ 38VDC (Poznámka: vstupné napätie nepresahujúce 38V)
2.Vstupný rozsah napätia: nastaviteľný 1,25-36VDC
3.Vstupný prúd: 0-5A
4.Vstupný výkon: 75 W
Rozsah 5 voltmetrov: 4 až 40 V, chyba ± 0,1 V
6. Prevádzková frekvencia: 180 kHz
7.Vysoká účinnosť až 96%
8.Vstavaný vo funkcii termálneho vypínania
9.Vstavaný vo funkcii prúdu limit
10.Vstavaná funkcia krátkej ochrany výstupu
11.Vstupná ochrana proti obrátenej polarite: žiadna (ak je to potrebné, vysokoprúdová dióda v sérii so vstupom).
12L x W x H = 6,6 * 3,9 x 1,8 CM
Po tretie: aplikácia
DC / DC buck modul aplikuje vstupné napätie vyššie ako výstupné napätie buck poľa, ako sú batéria, transformátor energie, DIY nastaviteľný regulovaný zdroj energie, LCD monitor a LCD TV, prenosný prístrojový zdroj energie, telekomunikačné / sieťové zariadenia, Napájanie notebooku pre 24 V, priemyselná výbava, 12 V, 3,3 V, 12 V, 5 V, 24 V, 5 V, 24 V, 12 V, 36 V, 24 V atď.
